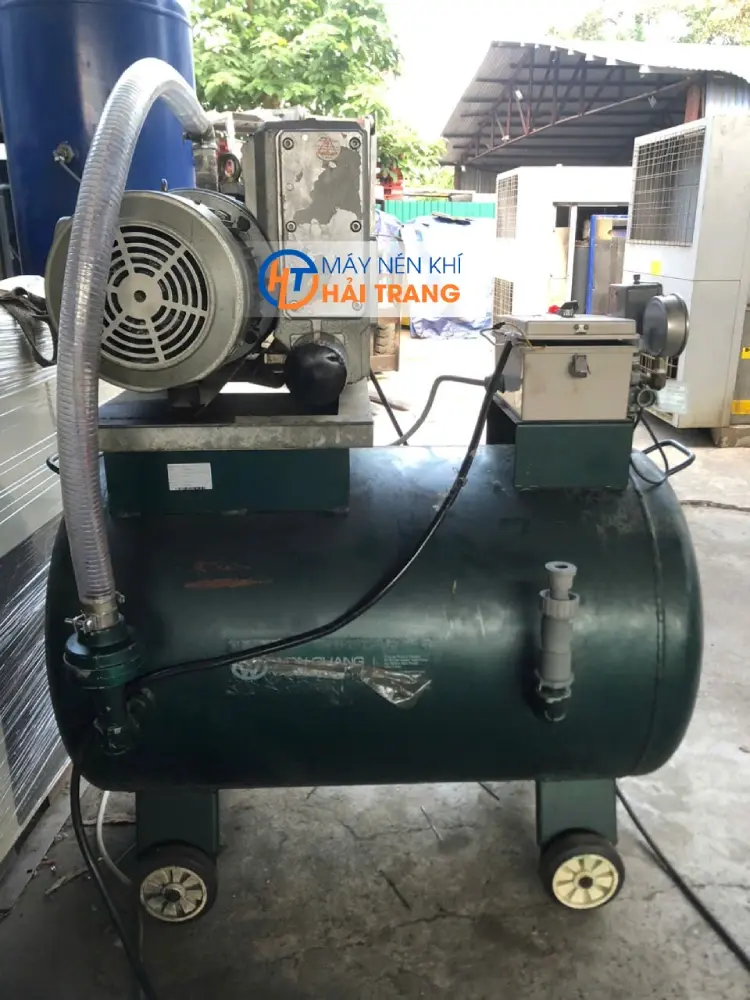

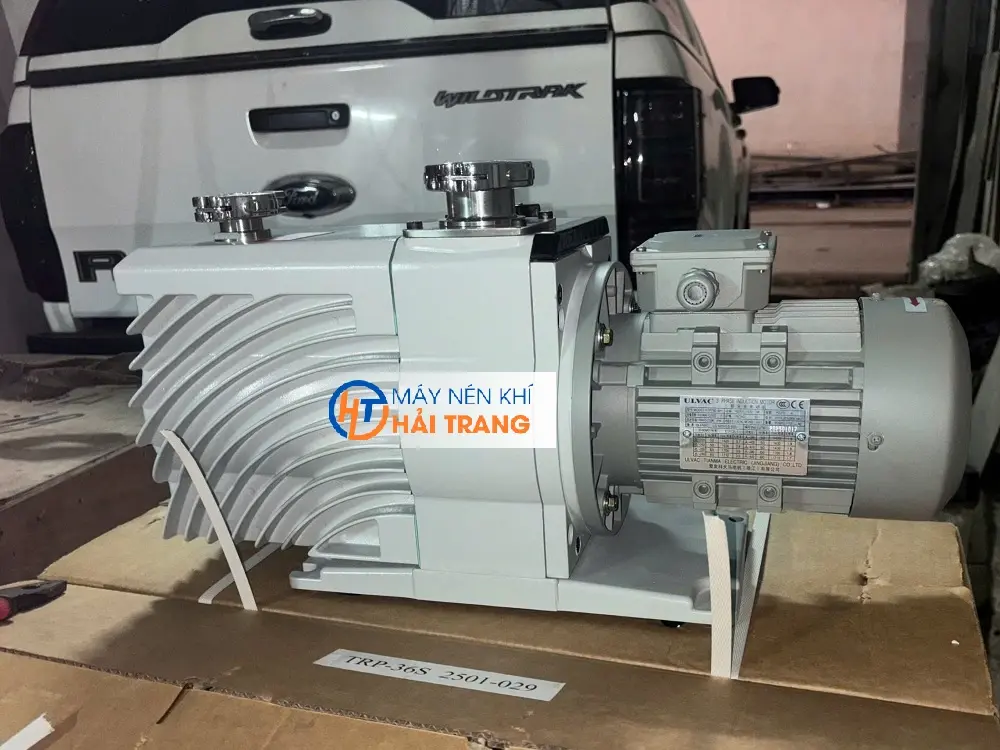

Bơm hút chân không công nghiệp – Cấu tạo, nguyên lý hoạt động và ứng dụng
Bơm hút chân không là thiết bị cốt lõi trong nhiều quy trình sản xuất và dịch vụ kỹ thuật công nghiệp. Nhờ khả năng tạo môi trường áp suất thấp, bơm chân không giúp thực hiện các bước như tách khí, bảo quản, xử lý nhiệt, khử bọt, xi mạ… Một lựa chọn chính xác sẽ đảm bảo hiệu suất vận hành cao, bảo vệ thiết bị hạ lưu, tối ưu hóa chi phí hoạt động.
1. Bơm hút chân không là gì và tại sao cần
- Định nghĩa: Bơm hút chân không là thiết bị chuyên dụng dùng để loại bỏ khí, hơi nước và bọt khí từ một không gian kín, nhằm giảm áp suất xuống thấp hơn áp suất khí quyển.
- Môi trường chân không: Là trạng thái có áp suất thấp hơn không khí xung quanh; càng ít phân tử khí thì chân không càng sâu.
- Tầm quan trọng: Thiết bị này bảo vệ hệ thống vật liệu, tránh oxy hóa, hỗ trợ quy trình nhiệt, khử bọt trong giấy, đảm bảo quy trình vô trùng hoặc xi mạ đạt yêu cầu kỹ thuật cao .
2. Phân loại bơm hút chân không
2.1 Theo áp suất chân không
- Cao (p < 10⁻⁵ Pa) – siêu cao
- Trung bình cao (0.1 Pa > p > 10⁻⁵ Pa)
- Trung bình (100 Pa > p > 0.1 Pa)
- Thấp (p > 100 Pa)
2.2 Theo chất lỏng công tác
- Vòng dầu (oil-sealed)
- Vòng nước (water‑ring)
- Khô (dry, oil‑free)
2.3 Theo cơ cấu chuyển động (cấu trúc)
- Kiểu piston (reciprocating)
- Kiểu cánh gạt (rotary vane)
- Rotor kép (rotary screw, claw, scroll)
3. Cấu tạo từng loại bơm
3.1 Bơm cánh gạt vòng dầu
- Thành phần: thân bơm, động cơ (thường 3 pha), rotor với các cánh gạt, gioăng phớt làm kín, chấn lưu khí (gas ballast) điều chỉnh hơi nước.
3.2 Bơm piston
- Thành phần: piston, xi lanh, trục khuỷu kết nối động cơ, phớt làm kín, van hút–xả; thiết bị làm kín và điều khiển áp suất .
3.3 Bơm vòng nước
- Thành phần: vỏ bơm, rotor lệch tâm, chất lỏng làm việc (nước), trục động cơ, buồng hút-xả, van, hệ thống tuần hoàn nước kín .
3.4 Bơm khô (rotary screw/scroll/claw/diaphragm)
- Thành phần: rotor không tiếp xúc, vỏ kín, các kết nối khí sạch, bộ cảm biến điều khiển, không dùng dầu, thân thiện môi trường .
4. Nguyên lý hoạt động
4.1 Nguyên lý chung
- Các buồng công tác (giảm thể tích) hút khí – tăng áp lực rồi xả khí ra ngoài. Chu trình này lặp lại cho đến khi đạt áp suất chân không yêu cầu.
4.2 Bơm vòng dầu – cánh gạt
- Khi rotor quay, cánh gạt ép sát vỏ, tạo khe hở giảm thể tích khí. Gas ballast điều chỉnh lượng hơi nước và áp suất sâu nhất .
4.3 Bơm piston
- Piston dịch chuyển hút khí từ buồng kín, sau đó nén và xả ra ngoài. Tốc độ và biên độ piston quyết định lưu lượng và áp suất cuối.
4.4 Bơm vòng nước
- Rotor lệch tạo vòng chất lỏng ly tâm ép sát vỏ, tạo gian giữa để hút khí và nén khí. Dòng chất lỏng tuần hoàn để làm kín và làm mát.
4.5 Bơm khô rotor kép, scroll, diaphragm
- Thiết kế tinh gọn, không yêu cầu dầu, giúp khí không nhiễm bẩn. Đặc biệt dùng trong ngành thực phẩm, y tế, bào chế cần khí sạch tuyệt đối .
5. Ưu & nhược điểm từng loại
5.1 Bơm vòng dầu (rotary vane)
- Ưu điểm: hiệu suất ổn định, giá thành hợp lý, dễ bảo trì.
- Nhược điểm: có dầu, yêu cầu xử lý khí thải, không dùng cho môi trường cần khí cực sạch.
5.2 Bơm piston
- Ưu điểm: áp suất sâu, hiệu suất cao, phù hợp ứng dụng đòi hỏi lượng khí lớn.
- Nhược điểm: rung nhiều, bảo trì phức tạp, chi phí đầu tư cao.
5.3 Bơm vòng nước
- Ưu điểm: không dầu, thân thiện môi trường, hoạt động ổn định, khả năng hút ẩm cao (áp suất đến –740 mmHg).
- Nhược điểm: tiêu thụ nước lớn, cần hệ thống tuần hoàn, kích thước máy lớn.
5.4 Bơm khô (dry)
- Ưu điểm: khí đầu ra sạch, không ô nhiễm dầu, phù hợp tiêu chuẩn GMP, ISO.
- Nhược điểm: chi phí đầu tư và vận hành cao, hiệu suất có thể thấp hơn loại dầu.
6. Ứng dụng tiêu biểu
- Ngành y tế – phòng khám – bệnh viện: hút chân không trong quy trình hút dịch, phẫu thuật, Máy tạo môi trường vô trùng.
- Ngành in – sản xuất giấy: hút bụi giấy, tạo bề mặt ép chắc khi in, giảm bọt bột giấy.
- Ngành điện tử, bán dẫn, xi mạ: tạo chân không để phủ lớp hóa chất, tránh oxy hóa, nâng cao chất lượng lớp phủ.
- Chế biến thực phẩm, bao bì hút chân không: bảo quản thực phẩm lâu hơn, tránh vi sinh vật phát triển.
- Nghiên cứu – phòng thí nghiệm vật lý hóa: cần môi trường áp suất thấp chuẩn cho một số phản ứng.
7. Lựa chọn bơm phù hợp
| Tiêu chí | Bơm vòng nước | Bơm vòng dầu / piston | Bơm khô (dry) |
| Áp suất hút tối ưu | Đến ~–740 mmHg | Cao (~10⁻³…10⁻⁵ Pa) | Cao và sạch (áp suất sâu) |
| Khí đầu ra có nhiễm dầu? | Không | Có dầu | Không |
| Chi phí đầu tư & vận hành | Trung bình–cao (nước tuần hoàn) | Trung bình | Cao |
| Bảo trì – vệ sinh | Phức tạp | Đơn giản | Phức tạp |
| Ứng dụng phù hợp | Ngành công nghiệp – y tế → cần môi trường sạch, không dầu | Công nghiệp khối lượng lớn | Thực phẩm – dược – điện tử |
8. Lưu ý khi lắp đặt và vận hành
- Vị trí lắp đặt: nơi thông thoáng, không gian đủ lạnh, tránh bụi, ổn định.
- Nguồn cấp chất lỏng: với bơm vòng nước cần bộ tuần hoàn kín, kiểm soát tiêu thụ chất lỏng theo giờ >0.12–50 m³/h tùy công suất.
- Giám sát áp suất, nhiệt độ, độ chân không: cần cảm biến và bảng điều khiển để đảm bảo hoạt động ở điểm tối ưu.
- Bảo trì định kỳ: kiểm tra phớt, gioăng, van hút-xả, lọc khí, thay dầu hoặc nước, vệ sinh rotor hoặc piston…
- Xử lý khí thải: với bơm dầu cần xử lý tách dầu trước khi xả; bơm khô không cần xử lý thêm.
Bơm hút chân không là một thiết bị thiết yếu trong công nghiệp, chịu trách nhiệm tạo môi trường áp suất thấp để phục vụ nhiều ứng dụng kỹ thuật cao. Việc lựa chọn loại bơm (vòng dầu, vòng nước, piston, khô) phụ thuộc vào yêu cầu áp suất tối thiểu, mức độ sạch của khí, lưu lượng, chi phí và bảo trì vận hành. Một giải pháp phù hợp sẽ giúp hệ thống sản xuất vận hành bền vững, tiết kiệm chi phí và đảm bảo chất lượng đầu ra cao.
Câu hỏi thường gặp
- Bơm chân không vòng nước có phù hợp cho ngành thực phẩm không?
Có, vì không dùng dầu nên khí ra sạch, phù hợp với yêu cầu vệ sinh nghiêm ngặt trong chế biến và đóng gói thực phẩm. - Khi nào nên dùng bơm chân không khô (dry)?
Khi cần khí sạch tuyệt đối, không chứa dầu – ví dụ trong dược phẩm, điện tử, vi sinh, công nghiệp sạch. - Bơm piston khác gì so với bơm cánh gạt?
Bơm piston tạo áp suất sâu và lưu lượng lớn nhưng rung nhiều, bảo trì phức tạp; cánh gạt vận hành mượt hơn, chi phí thấp hơn. - Bơm vòng nước tiêu tốn nước bao nhiêu?
Từ khoảng 0.12 đến 50 m³/h tùy công suất; do đó hệ thống tuần hoàn kín là bắt buộc. - Gas ballast có tác dụng gì?
Gas ballast giúp xả bớt hơi nước tích tụ trong bơm dầu để đạt áp suất sâu và tránh ngưng tụ trong dầu.
