Lắp đặt máy nén khí biến tần HTcomp 37kW cho khách hàng gia công may mặc tại Thanh Hóa

Trong các xưởng gia công may mặc, khí nén được sử dụng để vận hành nhiều thiết bị như máy cắt vải tự động, máy ép, thiết bị đóng gói, cơ cấu điều khiển bằng khí và các máy móc phụ trợ. Vì vậy, hệ thống khí nén cần đáp ứng ba yêu cầu quan trọng: cấp khí ổn định, hạn chế hơi nước và tạp chất, đồng thời kiểm soát chi phí điện năng trong quá trình sản xuất.

Với nhu cầu đó, Hải Trang đã triển khai lắp đặt hệ thống máy nén khí biến tần HTcomp 37kW cho khách hàng gia công may mặc tại Thanh Hóa. Hệ thống gồm máy nén khí HTcomp model PNR-PM50, máy sấy khí, bộ lọc khí đường ống, bình chứa khí nén dung tích 1000 lít và hệ thống đường ống kết nối tới các thiết bị sử dụng khí tại xưởng.

Thay vì chỉ cung cấp một chiếc máy nén khí riêng lẻ, giải pháp được xây dựng theo hướng đồng bộ từ khâu tạo khí, xử lý khí, lưu trữ đến phân phối khí nén. Cách tiếp cận này giúp doanh nghiệp thuận tiện hơn khi vận hành, bảo dưỡng và mở rộng sản xuất trong tương lai.

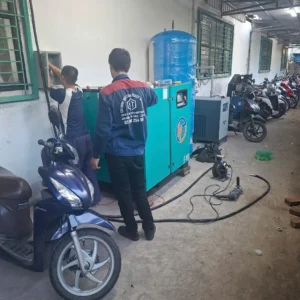

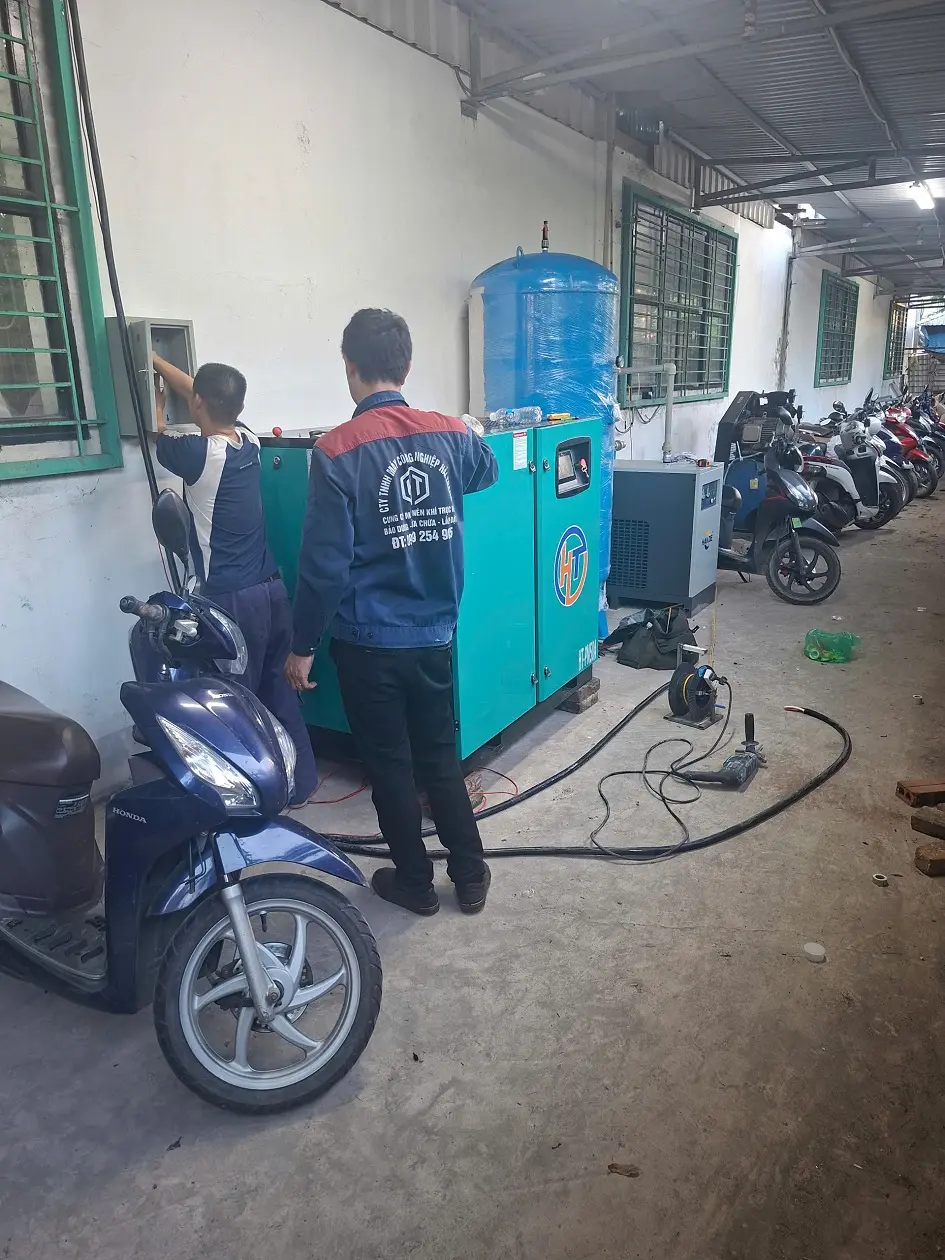

1. Tổng quan công trình lắp đặt hệ thống khí nén tại Thanh Hóa

Công trình được thực hiện cho khách hàng hoạt động trong lĩnh vực gia công may mặc. Đây là nhóm ngành có nhiều thiết bị vận hành theo chu kỳ, nhu cầu khí nén có thể thay đổi theo số lượng máy chạy, ca sản xuất và từng công đoạn.

Các hạng mục chính của hệ thống gồm:

• Máy nén khí biến tần HTcomp 37kW, model PNR-PM50.
• Máy sấy khí nén nhằm giảm lượng hơi nước trong khí sau nén.
• Bộ lọc khí đường ống để loại bỏ các tạp chất theo cấp lọc được lựa chọn.
• Bình chứa khí nén dung tích 1000 lít.
• Đường ống dẫn khí, van khóa, đầu nối và các phụ kiện cần thiết.
• Kết nối khí nén đến những thiết bị sử dụng khí trong xưởng.
• Kiểm tra vận hành và hướng dẫn sử dụng sau khi hoàn thiện lắp đặt.

Việc lựa chọn thiết bị cần dựa trên tổng lưu lượng khí tiêu thụ, áp suất làm việc, chất lượng khí yêu cầu và chế độ hoạt động thực tế. Công suất động cơ 37kW là một thông số quan trọng, nhưng không phải căn cứ duy nhất để xác định hệ thống có đáp ứng đủ nhu cầu của nhà xưởng hay không.

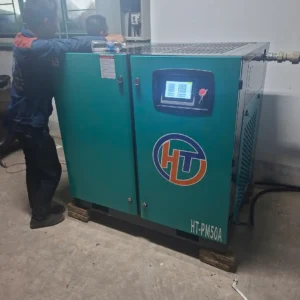

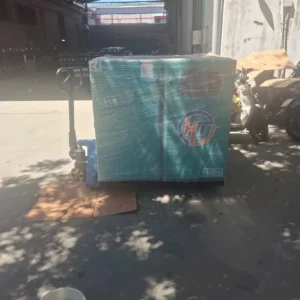

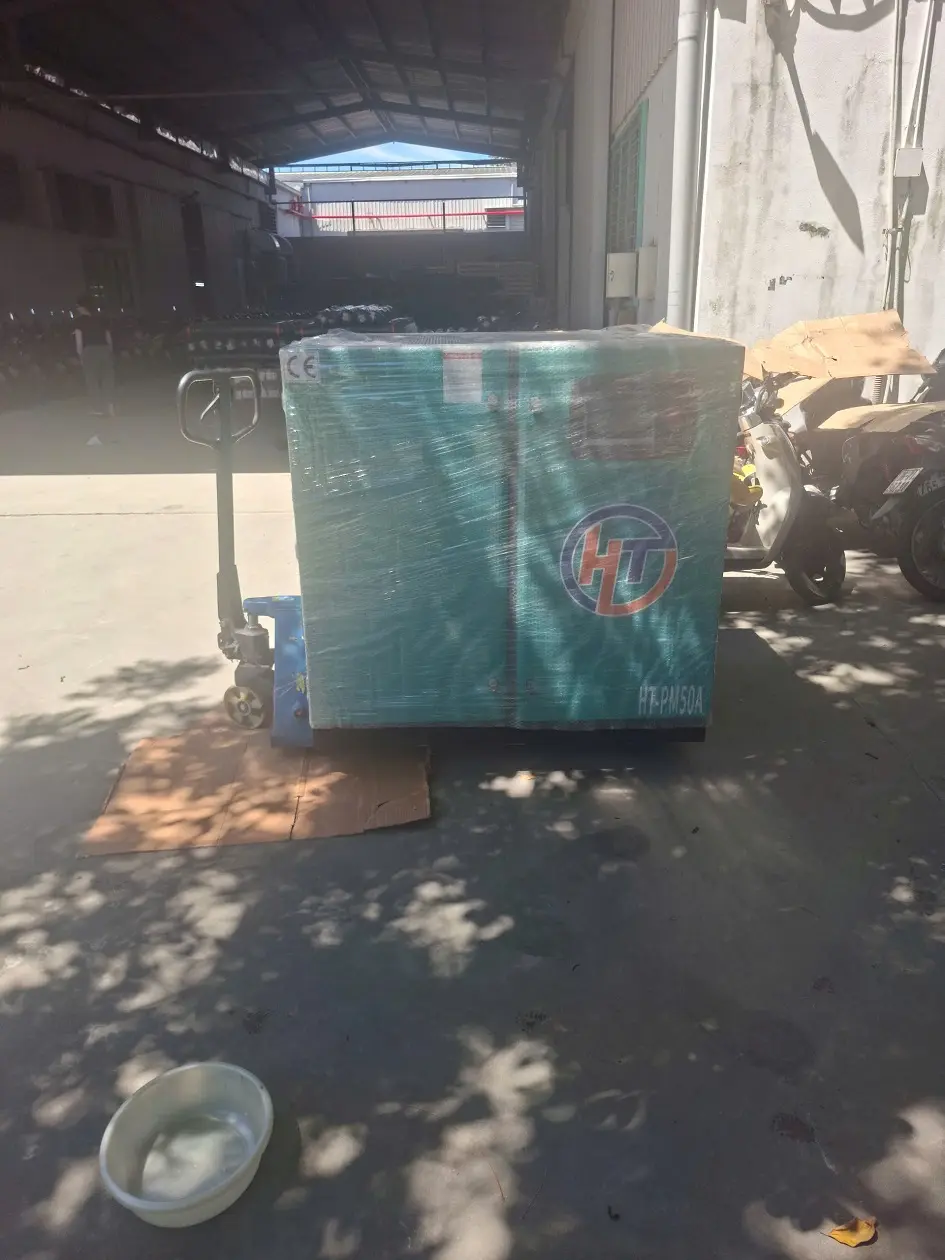

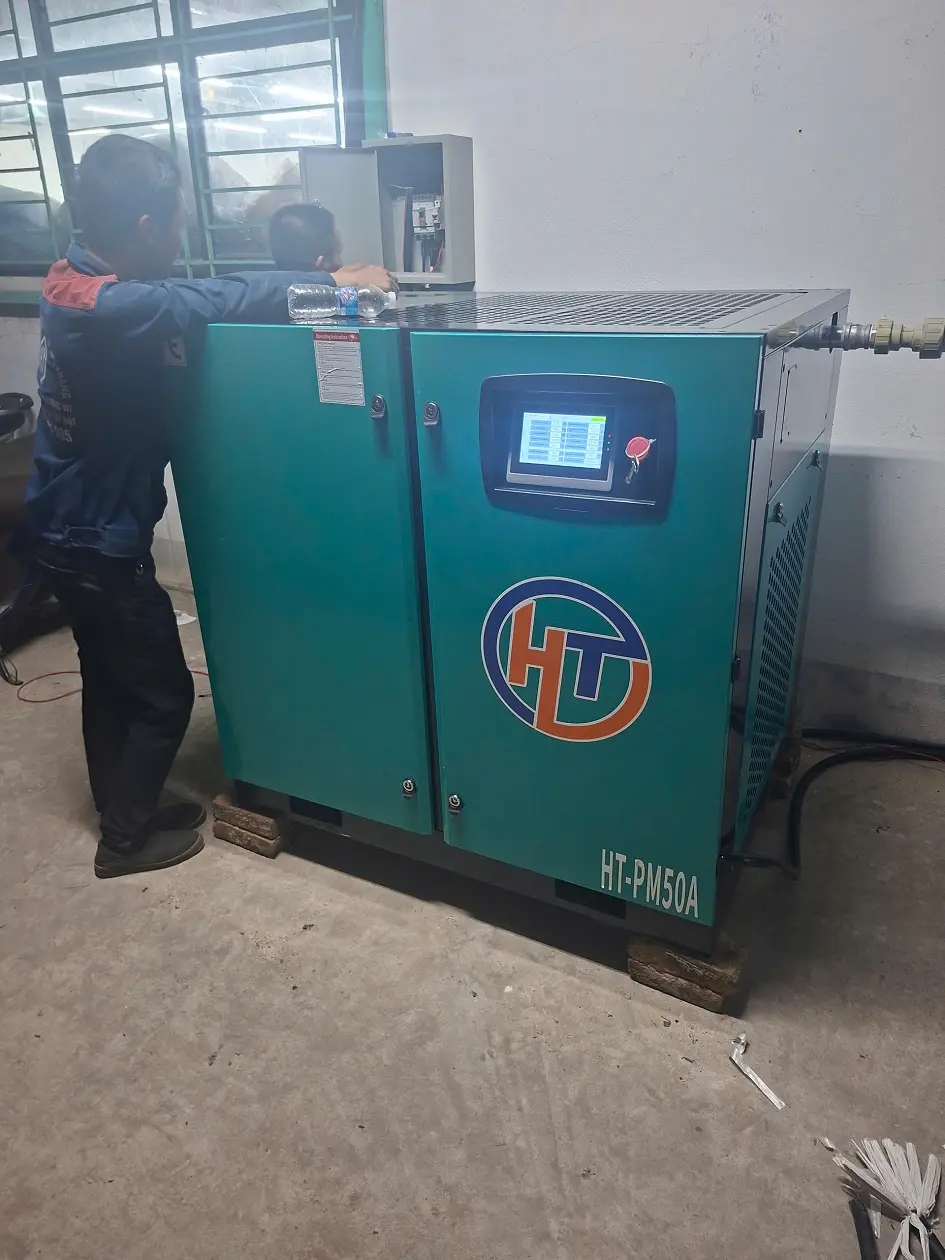

2. Máy nén khí HTcomp 37kW model PNR-PM50 có gì nổi bật?

Model PNR-PM50 thuộc dòng máy nén khí công nghiệp sử dụng công nghệ biến tần nam châm vĩnh cửu. Máy được giới thiệu với cụm đầu nén Han Bell, biến tần Inovance và màn hình điều khiển PLC màu 7 inch.

Sự kết hợp giữa cụm đầu nén, động cơ và bộ điều khiển giúp máy đáp ứng nhu cầu cấp khí trong môi trường sản xuất công nghiệp. Với nhà xưởng có nhu cầu khí thay đổi theo thời điểm, công nghệ biến tần là một yếu tố đáng cân nhắc khi lựa chọn máy nén khí.

2.1. Bảng thông số kỹ thuật theo catalog

2.2. Công nghệ biến tần nam châm vĩnh cửu

Máy nén khí biến tần sử dụng bộ điều khiển để thay đổi tốc độ động cơ theo nhu cầu khí nén trong giới hạn thiết kế. Khi nhu cầu sử dụng khí thay đổi, tốc độ máy có thể được điều chỉnh thay vì chỉ hoạt động theo trạng thái chạy và dừng hoặc tải và không tải như một số cấu hình truyền thống.

Đối với xưởng may, nhu cầu khí có thể tăng khi nhiều máy hoạt động đồng thời và giảm khi một số công đoạn tạm dừng. Công nghệ biến tần có thể giúp hệ thống điều chỉnh lượng khí tạo ra sát hơn với nhu cầu sử dụng.

Lợi ích thực tế phụ thuộc vào đặc điểm phụ tải, mức độ thay đổi lưu lượng, áp suất cài đặt, tình trạng rò rỉ và cách vận hành. Vì vậy, không nên mặc định mọi nhà xưởng đều đạt cùng một tỷ lệ tiết kiệm điện. Muốn đánh giá hiệu quả đầu tư, doanh nghiệp nên so sánh điện năng tiêu thụ trước và sau khi tối ưu trong điều kiện sản xuất tương đương.

2.3. Cụm đầu nén và hệ thống điều khiển

Cụm đầu nén Han Bell, biến tần Inovance và màn hình PLC màu 7 inch. Đây là những thành phần cần được xem xét đồng bộ khi lựa chọn máy nén khí công nghiệp.

Màn hình điều khiển hỗ trợ người vận hành theo dõi trạng thái hoạt động và các thông tin hiển thị của máy. Trong quá trình bàn giao, kỹ thuật viên cần hướng dẫn khách hàng cách đọc thông số, nhận biết cảnh báo, kiểm tra điều kiện vận hành và xử lý các tình huống cơ bản theo hướng dẫn của nhà sản xuất.

Doanh nghiệp cũng nên lưu lại thông tin model, số máy, thông số cài đặt, lịch bảo dưỡng và các khuyến nghị kỹ thuật để thuận tiện quản lý thiết bị về sau.

3. Vì sao xưởng gia công may mặc cần hệ thống khí nén đồng bộ?

Máy nén khí là nguồn tạo khí, nhưng chất lượng và độ ổn định của khí tại điểm sử dụng còn phụ thuộc vào máy sấy, bộ lọc, bình chứa, đường ống và các thiết bị điều áp.

Nếu chỉ lắp máy nén khí mà không tính đến khâu xử lý và phân phối, nhà xưởng có thể gặp tình trạng hơi nước trong đường ống, áp suất giảm khi nhiều máy hoạt động hoặc tổn thất năng lượng do rò rỉ và đường ống không phù hợp.

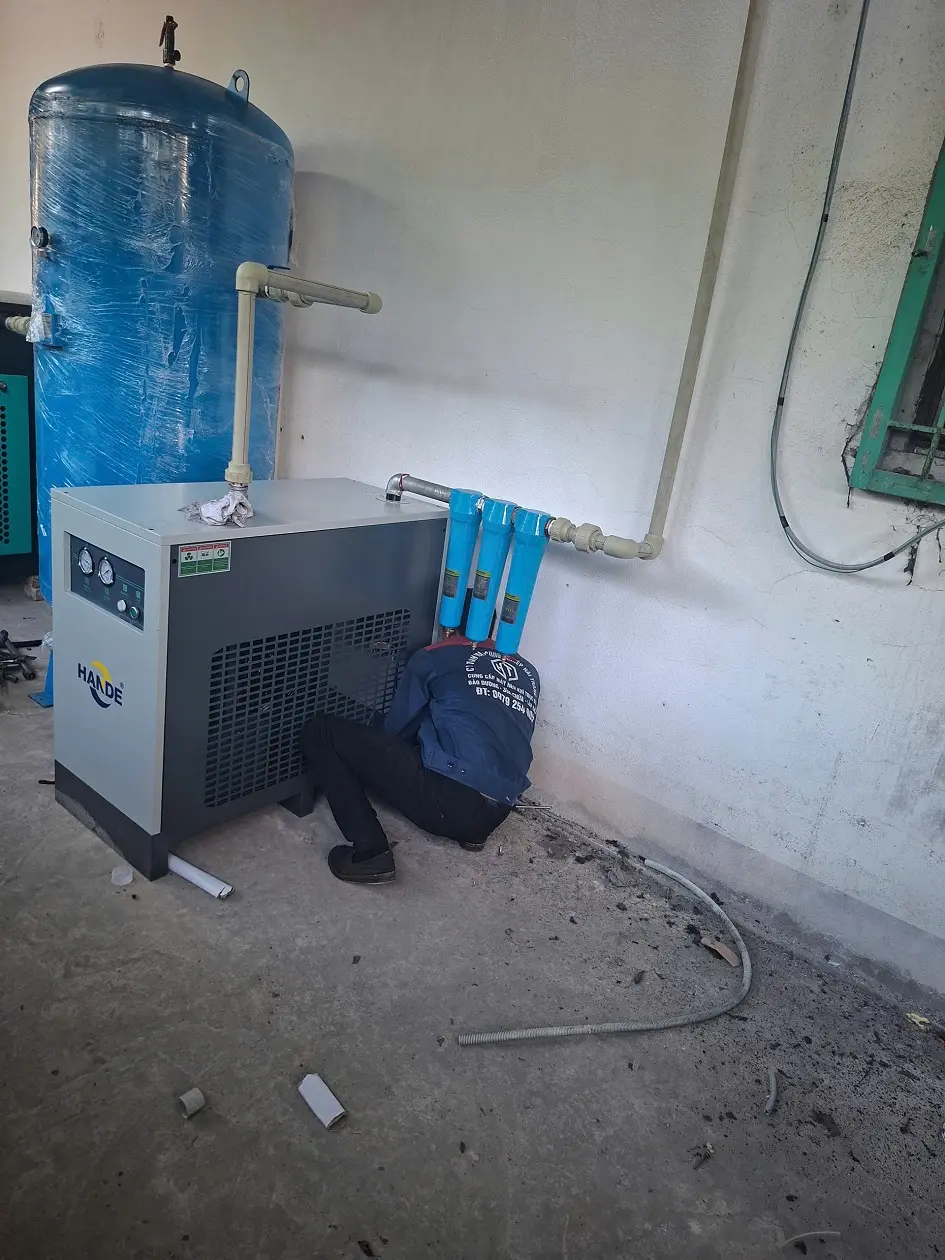

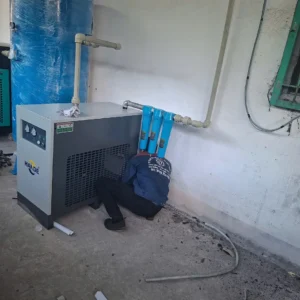

3.1. Máy sấy khí giúp giảm hơi nước

Không khí môi trường luôn chứa một lượng hơi nước nhất định. Khi không khí được nén, hơi nước có thể ngưng tụ thành nước lỏng trong đường ống và thiết bị nếu điều kiện nhiệt độ, áp suất phù hợp.

Máy sấy khí giúp giảm hàm lượng hơi nước trong khí nén, hạn chế nước ngưng xuất hiện tại các vị trí sử dụng. Đây là hạng mục cần được lựa chọn theo lưu lượng khí, áp suất làm việc, nhiệt độ khí đầu vào, điều kiện môi trường và mức độ khô mà thiết bị phía sau yêu cầu.

Với xưởng may, giảm nước ngưng giúp hạn chế tình trạng nước đọng trong đường ống và giảm nguy cơ ảnh hưởng đến các thiết bị khí nén. Tuy nhiên, cấp độ khô cần thiết phải được xác định theo yêu cầu thực tế, không nên chọn máy sấy chỉ dựa vào công suất máy nén khí.

3.2. Lọc khí đường ống giúp kiểm soát tạp chất

Khí nén có thể mang theo các hạt bụi, giọt nước và tạp chất dạng dầu tùy vào nguồn khí, công nghệ máy nén và điều kiện vận hành. Bộ lọc đường ống được lựa chọn đúng cấp giúp giảm các chất nhiễm bẩn tương ứng.

Theo tiêu chuẩn ISO 8573-1, chất lượng khí nén được phân loại dựa trên các nhóm chất nhiễm bẩn như hạt rắn, nước và dầu. Do đó, khi thiết kế hệ thống, cần xác định chất lượng khí mà thiết bị sử dụng thực sự cần thay vì lắp lọc theo cảm tính.

Số lượng và cấp lọc cần căn cứ vào yêu cầu đầu ra, thông số của máy sấy, lưu lượng thực tế và độ sụt áp cho phép. Lọc quá nhỏ có thể gây sụt áp, còn lọc không đúng cấp có thể không đạt chất lượng khí mong muốn.

3.3. Bình chứa khí nén 1000 lít có vai trò gì?

Bình chứa khí nén 1000 lít được bố trí để tạo dung tích đệm cho hệ thống. Bình có thể giúp giảm dao động áp suất trong những thời điểm nhu cầu khí tăng ngắn hạn, hỗ trợ máy nén khí hoạt động ổn định hơn khi được thiết kế và điều khiển phù hợp.

Bình chứa không làm tăng công suất tạo khí liên tục của máy nén. Nếu nhu cầu tiêu thụ của nhà xưởng vượt quá lưu lượng máy có thể cung cấp trong thời gian dài, bình sẽ giảm áp dần và không thể thay thế việc lựa chọn đúng công suất máy nén.

Bình chứa cần được lắp đặt, kiểm định và vận hành theo quy định an toàn áp dụng. Cần bố trí van an toàn, đồng hồ áp suất, thiết bị xả nước ngưng và các phụ kiện phù hợp. Người sử dụng không được tự ý vô hiệu hóa van an toàn hoặc vận hành bình vượt giới hạn cho phép.

4. Sơ đồ hệ thống khí nén được lắp đặt

Về nguyên lý, hệ thống tại nhà xưởng được tổ chức theo chuỗi thiết bị tạo khí, xử lý khí, lưu trữ và phân phối đến điểm sử dụng.

Máy nén khí HTcomp PNR-PM50 → thiết bị xử lý khí phù hợp → bình chứa khí nén 1000 lít → đường ống phân phối → các thiết bị gia công may mặc.

Thứ tự bố trí thực tế cần được xác nhận theo hướng dẫn của nhà sản xuất, cấu hình máy sấy và bộ lọc, yêu cầu chất lượng khí, phương án thoát nước ngưng và điều kiện mặt bằng. Một số hệ thống có thể bố trí bình chứa trước hoặc sau máy sấy tùy mục đích thiết kế; không nên áp dụng một sơ đồ cố định cho mọi công trình.

4.1. Khảo sát và lựa chọn vị trí lắp đặt

Trước khi thi công, cần xác định vị trí đặt máy, bình chứa, máy sấy và đường ống. Khu vực lắp đặt nên có nền vững chắc, thông gió phù hợp, không cản trở việc bảo dưỡng và đáp ứng yêu cầu an toàn điện.

Kỹ thuật viên cần kiểm tra các yếu tố sau:

• Khoảng không gian cần thiết để vận hành và bảo dưỡng thiết bị.
• Hướng hút gió và hướng thoát khí nóng của máy.
• Nguồn điện, thiết bị bảo vệ và điều kiện đấu nối.
• Tuyến đường ống chính, các nhánh cấp khí và vị trí van khóa.
• Khả năng xả nước ngưng từ bình chứa, máy sấy và bộ lọc.
• Đường đi của xe nâng, người lao động và các hoạt động sản xuất khác.

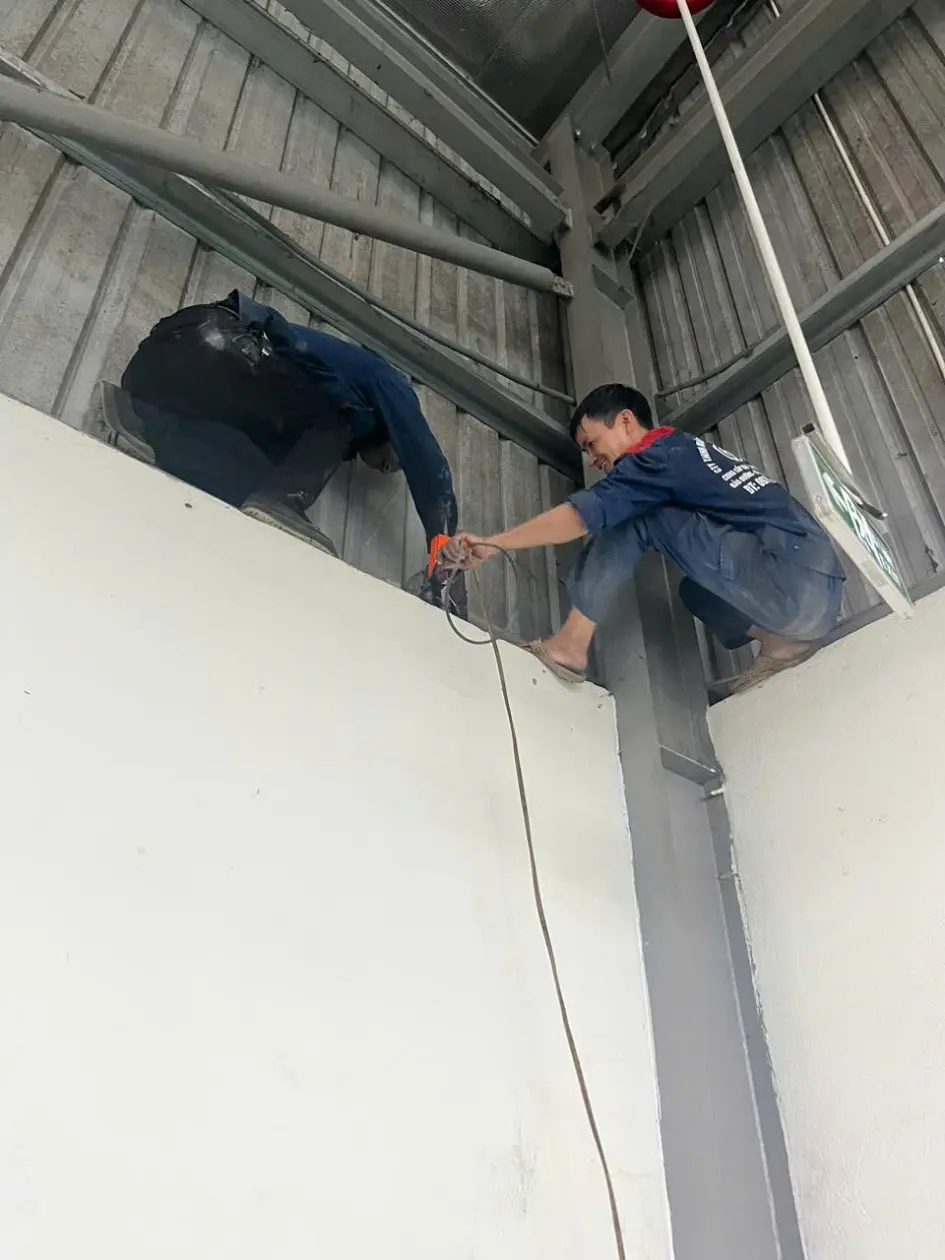

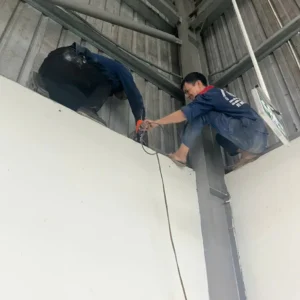

4.2. Thi công đường ống khí nén

Đường ống cần được tính toán theo lưu lượng, chiều dài, số lượng nhánh, vật liệu ống và độ sụt áp cho phép. Đường kính DN40 ghi trong catalog là thông số đầu nối xả của máy; không có nghĩa toàn bộ mạng đường ống trong xưởng bắt buộc phải dùng cùng kích thước.

Nếu đường ống quá nhỏ hoặc có quá nhiều vị trí thắt hẹp, áp suất tại điểm sử dụng có thể giảm khi nhiều thiết bị hoạt động cùng lúc. Ngược lại, lựa chọn đường ống cần cân đối chi phí đầu tư, tổn thất áp suất và khả năng mở rộng sau này.

Trong quá trình lắp đặt, các điểm nối cần được kiểm tra độ kín. Tại các nhánh cấp khí, nên cân nhắc lắp van khóa để thuận tiện cô lập từng khu vực khi bảo trì mà không phải dừng toàn bộ hệ thống.

4.3. Kết nối đến thiết bị gia công may mặc

Sau khi hoàn thiện đường ống chính, các nhánh cấp khí được đưa đến vị trí sử dụng theo mặt bằng thực tế của khách hàng. Mỗi điểm sử dụng cần có đầu nối phù hợp, áp suất đáp ứng yêu cầu thiết bị và phương án khóa khí khi cần sửa chữa.

Nếu xưởng sử dụng đồng thời nhiều máy, cần đánh giá tổng lưu lượng tiêu thụ và đặc điểm hoạt động của từng nhóm máy. Không nên chỉ cộng công suất động cơ hoặc căn cứ vào số lượng thiết bị để kết luận hệ thống đủ hay thiếu khí.

Khi sản xuất mở rộng, doanh nghiệp nên đánh giá lại lưu lượng, áp suất tại điểm cuối và tổn thất đường ống trước khi bổ sung thêm thiết bị.

5. Quy trình lắp đặt hệ thống khí nén tại Thanh Hóa

Một hệ thống khí nén vận hành ổn định cần được thực hiện theo quy trình có kiểm soát. Các bước triển khai cơ bản gồm:

Bước 1: Khảo sát nhu cầu sử dụng khí

Thu thập thông tin về thiết bị sử dụng khí, áp suất yêu cầu, số máy vận hành đồng thời và thời gian sản xuất trong ngày.

Bước 2: Xác định cấu hình hệ thống

Lựa chọn máy nén khí, máy sấy, bộ lọc, bình chứa và phương án đường ống. Cấu hình phải phù hợp với điều kiện vận hành và chất lượng khí yêu cầu.

Bước 3: Đưa thiết bị vào vị trí

Bố trí máy nén khí, máy sấy và bình chứa theo mặt bằng, hướng dẫn lắp đặt, yêu cầu thông gió và điều kiện bảo dưỡng.

Bước 4: Lắp đặt đường ống và phụ kiện

Kết nối đường ống chính, nhánh cấp khí, van khóa và các điểm sử dụng. Kiểm tra giá đỡ, mối nối và phương án xả nước ngưng.

Bước 5: Kiểm tra trước khi chạy máy

Kiểm tra nguồn điện, tiếp địa, thiết bị bảo vệ, thông số cài đặt và tình trạng các phụ kiện. Các thiết bị chịu áp lực phải đáp ứng yêu cầu an toàn trước khi đưa vào sử dụng.

Bước 6: Chạy thử và kiểm tra hoạt động

Theo dõi áp suất, nhiệt độ, trạng thái máy sấy, hoạt động của bộ lọc và tình trạng rò rỉ. Kiểm tra áp suất tại các điểm sử dụng trong điều kiện tải thực tế nếu có thể.

Bước 7: Bàn giao và hướng dẫn vận hành

Hướng dẫn người phụ trách kiểm tra thiết bị, xả nước ngưng theo hướng dẫn, theo dõi cảnh báo và lập lịch bảo dưỡng định kỳ.

Các bước kiểm tra và kết quả chạy thử cần được ghi nhận theo thực tế công trình. Không nên công bố một giá trị áp suất, mức tiết kiệm điện hay kết quả kiểm tra cụ thể nếu chưa có số liệu đo xác nhận.

6. Ưu điểm của giải pháp máy nén khí HTcomp 37kW cho xưởng may

Việc kết hợp máy nén khí biến tần, máy sấy, lọc đường ống, bình chứa và hệ thống phân phối tạo ra nhiều lợi ích vận hành khi được lựa chọn và lắp đặt đúng cách.

6.1. Điều chỉnh lượng khí theo nhu cầu

Công nghệ PM VSD cho phép điều chỉnh tốc độ động cơ trong phạm vi thiết kế. Với phụ tải thay đổi, khả năng điều chỉnh này có thể giúp giảm thời gian vận hành ở trạng thái không cần tạo đủ lưu lượng, qua đó cải thiện hiệu quả sử dụng điện tùy điều kiện thực tế.

6.2. Hỗ trợ duy trì áp suất tại điểm sử dụng

Bình chứa tạo dung tích đệm, trong khi đường ống được tính toán phù hợp giúp giảm nguy cơ sụt áp quá mức. Việc kiểm tra áp suất tại các nhánh sử dụng sẽ giúp phát hiện sớm các điểm nghẽn hoặc tình trạng tiêu thụ vượt dự kiến.

6.3. Cải thiện chất lượng khí nén

Máy sấy và bộ lọc phù hợp giúp giảm hơi nước và các tạp chất theo yêu cầu xử lý. Chất lượng khí sau xử lý phải được xác định dựa trên thông số thiết bị và nhu cầu sử dụng thực tế, không chỉ dựa vào tên gọi hoặc số lượng bộ lọc.

6.4. Thuận tiện trong quản lý, bảo dưỡng

Khi thiết bị được bố trí khoa học và đường ống có van khóa hợp lý, việc kiểm tra, thay thế vật tư lọc, vệ sinh máy sấy và xử lý sự cố sẽ thuận tiện hơn. Đây là yếu tố có ý nghĩa với nhà xưởng cần duy trì sản xuất liên tục.

7. Những lưu ý để hệ thống vận hành bền bỉ

Để máy nén khí hoạt động ổn định, doanh nghiệp nên xây dựng kế hoạch bảo dưỡng dựa trên hướng dẫn của nhà sản xuất và điều kiện vận hành thực tế.

Các công việc cần theo dõi gồm:

• Kiểm tra lọc hút gió, dầu bôi trơn và các vật tư theo cấu hình máy.
• Vệ sinh khu vực tản nhiệt và duy trì thông gió.
• Kiểm tra hoạt động của máy sấy khí, bộ lọc và hệ thống xả nước ngưng.
• Theo dõi áp suất tại máy và các điểm sử dụng quan trọng.
• Kiểm tra rò rỉ tại khớp nối, ống mềm, van và đầu nối.
• Ghi nhận cảnh báo, thời gian chạy máy và lịch bảo dưỡng.
• Kiểm tra bình chứa, van an toàn và hồ sơ kiểm định theo quy định áp dụng.

Doanh nghiệp có thể tham khảo thêm dịch vụ bảo dưỡng máy nén khí tại Hải Trang để tìm hiểu các hạng mục kiểm tra, vệ sinh và thay thế vật tư định kỳ.

Khi phát sinh lỗi, việc chẩn đoán đúng nguyên nhân giúp tránh thay thế linh kiện không cần thiết. Hải Trang cũng cung cấp thông tin về dịch vụ sửa chữa máy nén khí và sửa chữa máy nén khí Airman để khách hàng tham khảo các dịch vụ kỹ thuật liên quan.

8. Hải Trang cung cấp giải pháp khí nén đồng bộ cho nhà xưởng

Đối với doanh nghiệp gia công may mặc, lựa chọn máy nén khí cần gắn liền với nhu cầu sử dụng thực tế và chi phí vận hành lâu dài. Một hệ thống được thiết kế phù hợp không chỉ cần đủ khí mà còn phải bảo đảm chất lượng khí, hạn chế sụt áp, thuận tiện bảo dưỡng và có khả năng đáp ứng nhu cầu sản xuất.

Giải pháp lắp đặt máy nén khí HTcomp 37kW model PNR-PM50 tại Thanh Hóa kết hợp máy sấy khí, lọc đường ống, bình chứa 1000 lít và mạng phân phối khí nén nhằm tạo thành một hệ thống hoàn chỉnh cho nhà xưởng. Cấu hình cuối cùng cần được đối chiếu với nhu cầu thực tế, thông số của từng thiết bị và điều kiện mặt bằng.

Hải Trang hỗ trợ tư vấn lựa chọn thiết bị, xây dựng phương án đường ống, lắp đặt và hướng dẫn vận hành. Khách hàng nên cung cấp danh sách máy sử dụng khí, áp suất yêu cầu và sơ đồ mặt bằng để được tư vấn cấu hình phù hợp hơn.

9. Câu hỏi thường gặp về máy nén khí HTcomp 37kW

Máy nén khí HTcomp 37kW PNR-PM50 có công suất bao nhiêu HP?

Model PNR-PM50 có công suất 37kW, tương đương 50HP.

Lưu lượng khí của máy nén khí HTcomp PNR-PM50 là bao nhiêu?

Lưu lượng khí xả định mức là 6,5 m³/phút tại áp suất 8 bar. Khi lựa chọn cho nhà xưởng, cần xác nhận điều kiện đo và đối chiếu với nhu cầu khí thực tế của thiết bị sử dụng.

Vì sao hệ thống khí nén cần máy sấy khí và lọc đường ống?

Máy sấy giúp giảm hơi nước trong khí nén; bộ lọc giúp giảm các chất nhiễm bẩn theo cấp lọc được lựa chọn. Cấu hình cần dựa trên yêu cầu chất lượng khí của thiết bị sử dụng.

Bình chứa khí nén 1000 lít có đủ cho xưởng may không?

Không thể kết luận chỉ từ dung tích bình. Cần xem xét lưu lượng máy nén, tổng nhu cầu khí, mức tiêu thụ đồng thời, áp suất yêu cầu và thời gian tăng tải. Bình chứa tạo dung tích đệm nhưng không thay thế công suất tạo khí liên tục.

Máy nén khí biến tần có chắc chắn tiết kiệm điện hơn không?

Máy biến tần có khả năng điều chỉnh tốc độ theo nhu cầu khí và có thể cải thiện hiệu quả năng lượng khi phụ tải thay đổi. Mức tiết kiệm thực tế phụ thuộc vào đặc điểm sử dụng, áp suất cài đặt, rò rỉ và cách vận hành; cần đo đạc để xác định chính xác.

Hải Trang có thể lắp đặt hệ thống khí nén tại Thanh Hóa không?

Khách hàng có thể liên hệ Hải Trang để trao đổi về nhu cầu, địa điểm, mặt bằng và cấu hình thiết bị. Phương án thi công, chi phí và thời gian thực hiện sẽ được xác nhận sau khi tiếp nhận thông tin và khảo sát khi cần thiết.
